Seat Altea Freetrack 2007 Manual do proprietário (in Portuguese)

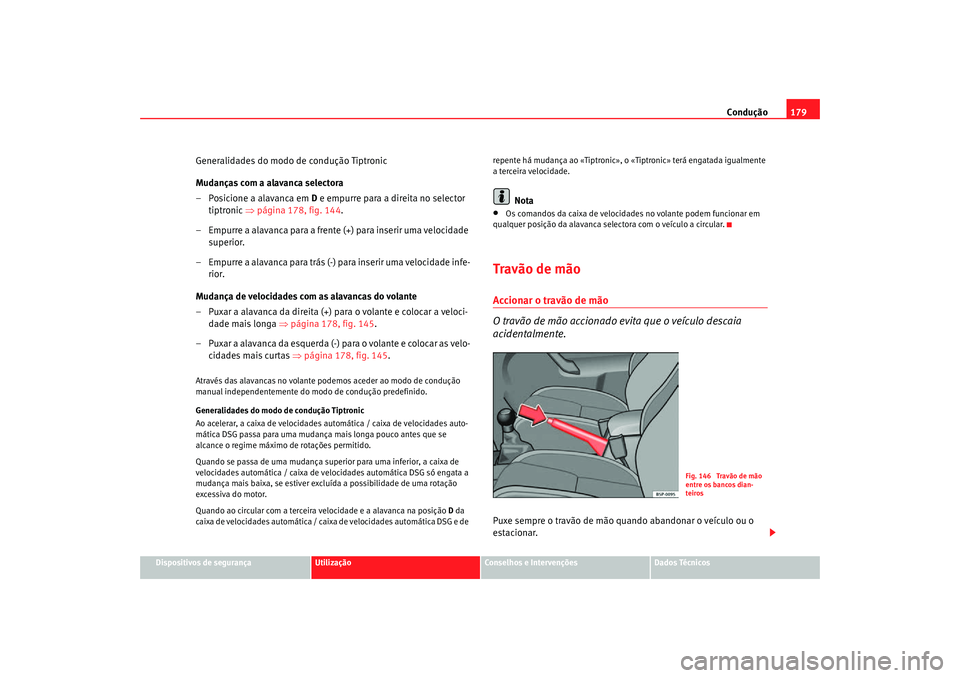

Condução179
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Generalidades do modo de condução Tiptronic
Mudanças com a alavanca selectora
– Posicione a alavanca em D e empurre para a direita no selector
tiptronic ⇒página 178, fig. 144 .
– Empurre a alavanca para a frente (+) para inserir uma velocidade superior.
– Empurre a alavanca para trás (-) para inserir uma velocidade infe- rior.
Mudança de velocidades com as alavancas do volante
– Puxar a alavanca da direita (+) para o volante e colocar a veloci- dade mais longa ⇒página 178, fig. 145 .
– Puxar a alavanca da esquerda (-) para o volante e colocar as velo- cidades mais curtas ⇒página 178, fig. 145 .Através das alavancas no volante podemos aceder ao modo de condução
manual independentemente do mo do de condução predefinido.
Generalidades do modo de condução Tiptronic
Ao acelerar, a caixa de velocidades automática / caixa de velocidades auto-
mática DSG passa para uma mudança mais longa pouco antes que se
alcance o regime máximo de rotações permitido.
Quando se passa de uma mudança superior para uma inferior, a caixa de
velocidades automática / caixa de velocidades automática DSG só engata a
mudança mais baixa, se estiver excluída a possibilidade de uma rotação
excessiva do motor.
Quando ao circular com a terceira velocidade e a alavanca na posição D da
caixa de velocidades automática / caixa de velocidades automática DSG e de repente há mudança ao «Tiptronic», o «Tiptronic» terá engatada igualmente
a terceira velocidade.
Nota
•
Os comandos da caixa de velocidades no volante podem funcionar em
qualquer posição da alavanca selectora com o veículo a circular.
Travão de mãoAccionar o travão de mão
O travão de mão accionado evita que o veículo descaia
acidentalmente.Puxe sempre o travão de mão quando abandonar o veículo ou o
estacionar.
Fig. 146 Travão de mão
entre os bancos dian-
teiros
altea_xl portugues.book Seite 179 Donnerstag, 12. April 2007 3:57 15

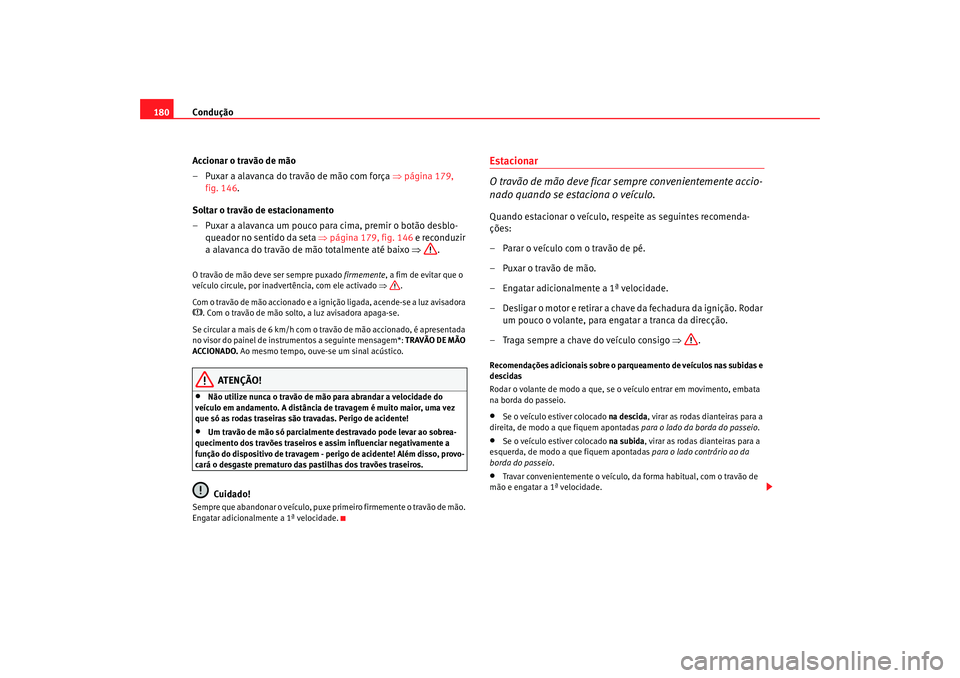

Condução
180
Accionar o travão de mão
– Puxar a alavanca do travão de mão com força ⇒página 179,
fig. 146.
Soltar o travão de estacionamento
– Puxar a alavanca um pouco para cima, premir o botão desblo- queador no sentido da seta ⇒página 179, fig. 146 e reconduzir
a alavanca do travão de mão totalmente até baixo ⇒.O travão de mão deve ser sempre puxado firmemente, a fim de evitar que o
veículo circule, por inadvertência, com ele activado ⇒.
Com o travão de mão accionado e a ignição ligada, acende-se a luz avisadora . Com o travão de mão solto, a luz avisadora apaga-se.
Se circular a mais de 6 km/h com o travão de mão accionado, é apresentada
no visor do painel de instru mentos a seguinte mensagem*: TRAVÃO DE MÃO
ACCIONADO. Ao mesmo tempo, ouve-se um sinal acústico.
ATENÇÃO!
•
Não utilize nunca o travão de mão para abrandar a velocidade do
veículo em andamento. A distância de travagem é muito maior, uma vez
que só as rodas traseiras são travadas. Perigo de acidente!
•
Um travão de mão só parcialmente destravado pode levar ao sobrea-
quecimento dos travões traseiros e assim influenciar negativamente a
função do dispositivo de travagem - perigo de acidente! Além disso, provo-
cará o desgaste prematuro das pastilhas dos travões traseiros.Cuidado!
Sempre que abandonar o veículo, puxe pr imeiro firmemente o travão de mão.
Engatar adicionalmente a 1ª velocidade.
Estacionar
O travão de mão deve ficar sempre convenientemente accio-
nado quando se estaciona o veículo.Quando estacionar o veículo, respeite as seguintes recomenda-
ções:
– Parar o veículo com o travão de pé.
– Puxar o travão de mão.
– Engatar adicionalmente a 1ª velocidade.
– Desligar o motor e retirar a chave da fechadura da ignição. Rodar um pouco o volante, para engatar a tranca da direcção.
– Traga sempre a chave do veículo consigo ⇒.Recomendações adicionais sobre o parqueamento de veículos nas subidas e
descidas
Rodar o volante de modo a que, se o veículo entrar em movimento, embata
na borda do passeio.•
Se o veículo estiver colocado na descida, virar as rodas dianteiras para a
direita, de modo a que fiquem apontadas para o lado da borda do passeio.
•
Se o veículo estiver colocado na subida, virar as rodas dianteiras para a
esquerda, de modo a que fiquem apontadas para o lado contrário ao da
borda do passeio .
•
Travar convenientemente o veículo, da forma habitual, com o travão de
mão e engatar a 1ª velocidade.
altea_xl portugues.book Seite 180 Donnerstag, 12. April 2007 3:57 15

Condução181
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
ATENÇÃO!
•
Tome medidas para reduzir o risco de lesões, se deixar o veículo sem
vigilância.
•
Não estacione nunca o veículo em locais onde o sistema de escape
quente possa entrar em contacto com ervas secas, arbustos rasteiros,
combustível vertido ou outros materiais facilmente inflamáveis.
•
Não permita que os ocupantes permaneçam no veículo trancado, pois
ficam impedidos de abrir as portas e as janelas por dentro e, por conse-
guinte, de abandonar o veículo em caso de emergência. Além disso, as
portas trancadas dificultam o acesso ao interior e a assistência aos
ocupantes.
•
Não deixar nunca crianças sozinhas dentro do veículo. Poderiam, por
exemplo, soltar o travão de mão e/ou manusear a alavanca de veloci-
dades/selectora e pôr o veículo em movimento descontroladamente.
•
Em certas alturas do ano, podem registar-se temperaturas extrema-
mente altas ou baixas no habitáculo de um veículo estacionado.
Sistema acústico auxiliar de manobras de
estacionamento*Ajuda ao estacionamento em marcha atrás
O sistema de ajuda avisa-o através de um sinal acústico
sobre a aproximação de um obstáculo à zona posterior do
veículo.Descrição
O sistema acústico de ajuda ao estacionamento mede a distância entre o
veículo e um possível obstáculo através de 4 sensores de ultra-sons situados no pára-choques traseiro. O raio de acção dos sensores começa
aproximada-
mente e consoante o obstáculo a uma distância de:
•
zona lateral do pára-choques traseiro: 0,8 m
•
zona central do pára-choques traseiro: 1,5 m
Activação
O sistema activa-se ao engatar a marcha atrás. Um breve sinal acústico e
agudo confirma a activação e o correcto funcionamento do sistema.
Manobra de marcha atrás
O aviso sobre a distância começa quando é detectado um obstáculo na zona
de acção do sistema. Com a diminuição da distância entre o obstáculo e o
veículo, também diminui a distância temporal entre os impulsos de som.
A partir de uma distância inferior a cerca de 25 cm, soa um aviso acústico
contínuo (sinal de paragem). A partir desse momento não deverá andar mais
para trás.
Condução com reboque
Em veículos em que foi montado de fábri ca um dispositivo para reboque, o
sistema de ajuda ao estacionamento não é activado ao engatar a marcha
atrás, quando estiver engatado o cone ctor eléctrico do reboque no veículo.
Possibilidades de erro
Se ao engatar a marcha atrás ouvir um sinal de aviso contínuo e grave
durante alguns segundos, isso significa que existe uma avaria no sistema de
ajuda ao estacionamento.
Se a avaria continuar até desligar a ignição, não será emitido o aviso sonoro
de falha de cada vez que se active novamente o sistema (engatar a marcha
atrás). Mesmo assim, também não será emitido o aviso de disponibilidade
do sistema. A reparação da avaria deverá ser efectuada por um Serviço
Té cn i co .
altea_xl portugues.book Seite 181 Donnerstag, 12. April 2007 3:57 15

Condução
182Se o aviso sonoro de disponibilidade ou avaria não for emitido, o altifalante
do sistema estará avariado, não podendo ser assim emitidos os avisos
perante um obstáculo.
Para que a ajuda ao estacionamento possa funcionar, os sensores têm que
estar limpos e sem gelo e neve.
ATENÇÃO!
•
Os sensores têm ângulos mortos, nos quais os objectos não podem ser
detectados.
•
Deve estar-se particularmente atento à presença de crianças pequenas
e de animais que nem sempre são identificados pelos sensores. Se não
prestar atenção suficiente, existe o perigo de acidente.
•
A ajuda ao estacionamento não subs titui a atenção do condutor. O
condutor assume a responsabilidade de estacionar e efectuar manobras
semelhantes.Cuidado!
•
Obstáculos baixos, que já foram informados pela emissão de um aviso,
na aproximação podem desaparecer do campo de medições do sistema e já
não serem informados. Também obstácul os como correntes de vedação, a
lança de um reboque, separadores elevados, postes finos pintados ou cercas
nem sempre são registados pelo sistema - perigo de danos.
•
Os obstáculos com cantos ou arestas podem não ser detectados a tempo
pelo sistema, devido à geometria. Tenha especial cuidado com este tipo de
obstáculos, tais como esquinas, objectos rectangulares, etc., para evitar
danificar o veículo.
•
Tenha mais atenção em manobras de estacionamento num canto entre
duas paredes perpendiculares. Tenha especial cuidado com a aproximação
lateral à parede (vigie igualmente a visão pelos retrovisores)
•
O sistema de ajuda ao estacionament o não substitui em nenhum caso a
visão pelos retrovisores.
•
Fontes ultrasónicas externas (martelos pneumáticos, máquinas para
obras de construção, veículos com sistema PDC) podem interferir no funcio-
namento do sistema.
•
Durante a limpeza periódica dos sensores deve ser prestada especial
atenção a que não fiquem riscados ou danificados. Durante a limpeza com
jactos de alta pressão ou sistemas de limpeza a vapor, os sensores devem
ser pulverizados durante pouco tempo e a uma distância superior a 10 cm.
Regulador da velocidade (GRA)*Descrição
O regulador da velocidade mantém constante uma veloci-
dade programada, entre cerca de 30 km/h e 180 km/h.Uma vez alcançada e memorizada a velocidade pretendida, pode-se retirar o
pé do acelerador.
ATENÇÃO!
Poderá ser perigoso utilizar o regulado r da velocidade, se não for possível
circular em segurança a uma velocidade constante.•
O regulador da velocidade não deve ser utilizado quando o trânsito é
denso, o trajecto sinuoso ou as condições do piso desfavoráveis (p. ex.
hidroplanagem, gravilha, gelo e neve) – perigo de acidente!
•
Para impedir uma utilização involuntária do regulador da velocidade,
desligue sempre o sistema depois de o utilizar.
•
É perigoso retomar uma velocidade programada, se essa velocidade for
excessiva para as condições momentân eas do piso, do trânsito e do clima
– perigo de acidente!
altea_xl portugues.book Seite 182 Donnerstag, 12. April 2007 3:57 15

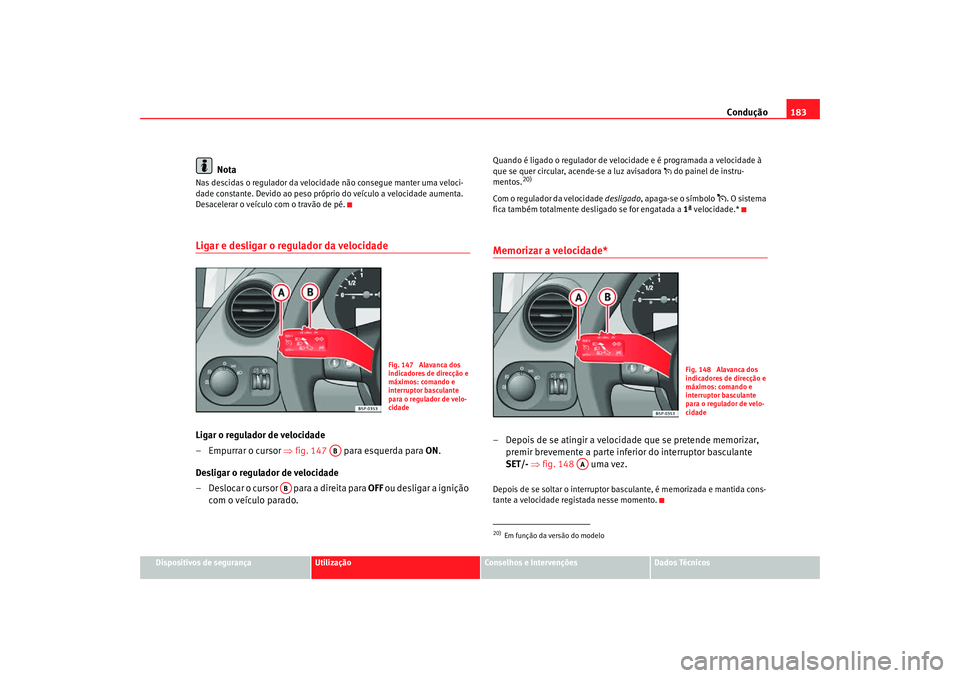

Condução183
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Nota
Nas descidas o regulador da velocidade não consegue manter uma veloci-
dade constante. Devido ao peso próprio do veículo a velocidade aumenta.
Desacelerar o veículo com o travão de pé.Ligar e desligar o regulador da velocidadeLigar o regulador de velocidade
– Empurrar o cursor ⇒fig. 147 para esquerda para ON.
Desligar o regulador de velocidade
– Deslocar o cursor para a direita para OFF ou desligar a ignição
com o veículo parado.
Quando é ligado o regulador de velocidade e é programada a velocidade à
que se quer circular, acende-se a luz avisadora  do painel de instru-
mentos.
20)
Com o regulador da velocidade desligado, apaga-se o símbolo
. O sistema
fica também totalmente d esligado se for engatada a 1ª velocidade.*
Memorizar a velocidade*– Depois de se atingir a velocidade que se pretende memorizar,
premir brevemente a parte inferior do interruptor basculante
SET/- ⇒ fig. 148 uma vez.Depois de se soltar o interruptor basculante, é memorizada e mantida cons-
tante a velocidade registada nesse momento.
Fig. 147 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AB
AB
20)Em função da versão do modelo
Fig. 148 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AA
altea_xl portugues.book Seite 183 Donnerstag, 12. April 2007 3:57 15

Condução

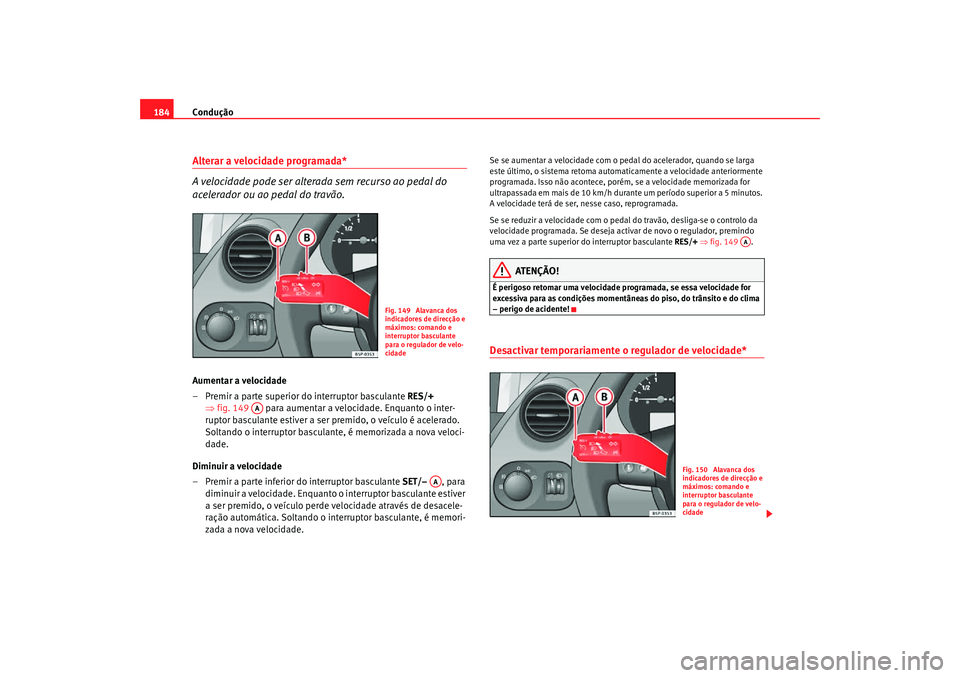

184Alterar a velocidade programada*
A velocidade pode ser alterada sem recurso ao pedal do
acelerador ou ao pedal do travão.Aumentar a velocidade
– Premir a parte superior do interruptor basculante RES/+
⇒ fig. 149 para aumentar a velocidade. Enquanto o inter-
ruptor basculante estiver a ser premido, o veículo é acelerado.
Soltando o interruptor basculante, é memorizada a nova veloci-
dade.
Diminuir a velocidade
– Premir a parte inferior do interruptor basculante SET/– , para
diminuir a velocidade. Enquanto o interruptor basculante estiver
a ser premido, o veículo perde velocidade através de desacele-
ração automática. Soltando o interruptor basculante, é memori-
zada a nova velocidade.
Se se aumentar a velocidade com o ped al do acelerador, quando se larga
este último, o sistema retoma automaticamente a velocidade anteriormente
programada. Isso não acontece, porém, se a velocidade memorizada for
ultrapassada em mais de 10 km/h durante um período superior a 5 minutos.
A velocidade terá de ser, nesse caso, reprogramada.
Se se reduzir a velocidade com o pedal do travão, desliga-se o controlo da
velocidade programada. Se deseja activar de novo o regulador, premindo
uma vez a parte superior do interruptor basculante RES/+ ⇒ fig. 149 .
ATENÇÃO!
É perigoso retomar uma velocidade programada, se essa velocidade for
excessiva para as condições momentân eas do piso, do trânsito e do clima
– perigo de acidente!Desactivar temporariamente o regulador de velocidade*
Fig. 149 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
AA
AA
AA
Fig. 150 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidade
altea_xl portugues.book Seite 184 Donnerstag, 12. April 2007 3:57 15

Condução185
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

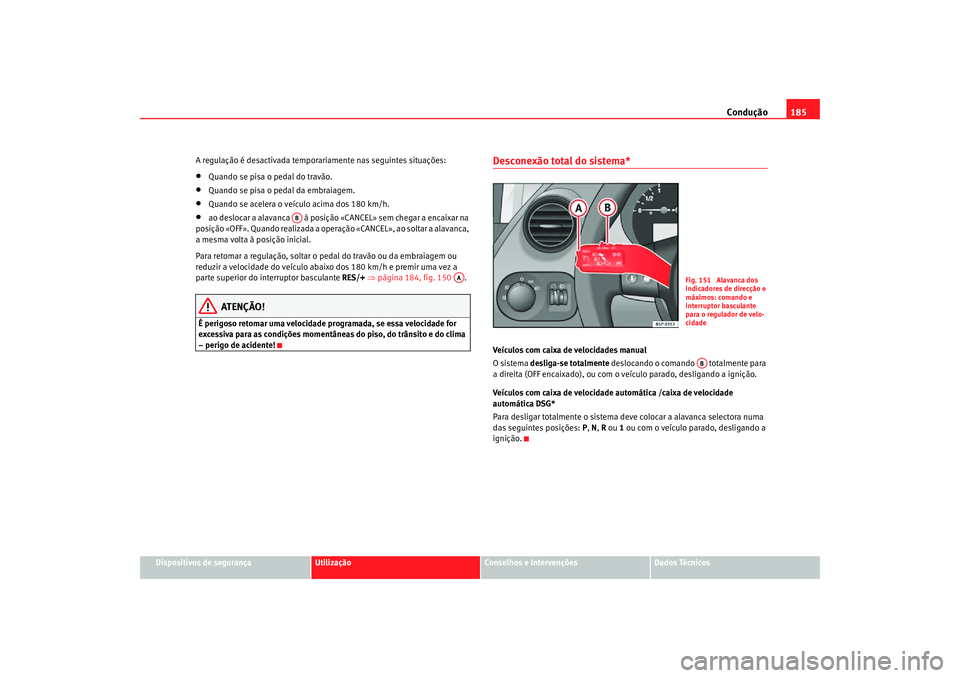

A regulação é desactivada temporariamente nas seguintes situações:
•
Quando se pisa o pedal do travão.
•
Quando se pisa o pedal da embraiagem.
•
Quando se acelera o veíc
ulo acima dos 180 km/h.
•
ao deslocar a alavanca à posição «CANCEL» sem chegar a encaixar na
posição «OFF». Quando realizada a operação «CANCEL», ao soltar a alavanca,
a mesma volta à posição inicial.
Para retomar a regulação, soltar o pedal do travão ou da embraiagem ou
reduzir a velocidade do veículo abaixo dos 180 km/h e premir uma vez a
parte superior do interruptor basculante RES/+ ⇒ página 184, fig. 150 .
ATENÇÃO!
É perigoso retomar uma velocidade programada, se essa velocidade for
excessiva para as condições momentâneas do piso, do trânsito e do clima
– perigo de acidente!
Desconexão total do sistema*Veículos com caixa de velocidades manual
O sistema desliga-se totalmente deslocando o comando totalmente para
a direita (OFF encaixado), ou com o veículo parado, desligando a ignição.
Veículos com caixa de velocidade automática /caixa de velocidade
automática DSG*
Para desligar totalmente o sistema deve colocar a alavanca selectora numa
das seguintes posições: P, N , R ou 1 ou com o veículo parado, desligando a
ignição.
AB
AA
Fig. 151 Alavanca dos
indicadores de direcção e
máximos: comando e
interruptor basculante
para o regulador de velo-
cidadeAB
altea_xl portugues.book Seite 185 Donnerstag, 12. April 2007 3:57 15

altea_xl portugues.book Seite 186 Donnerstag, 12. April 2007 3:57 15

Tecnologia inteligente187
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos

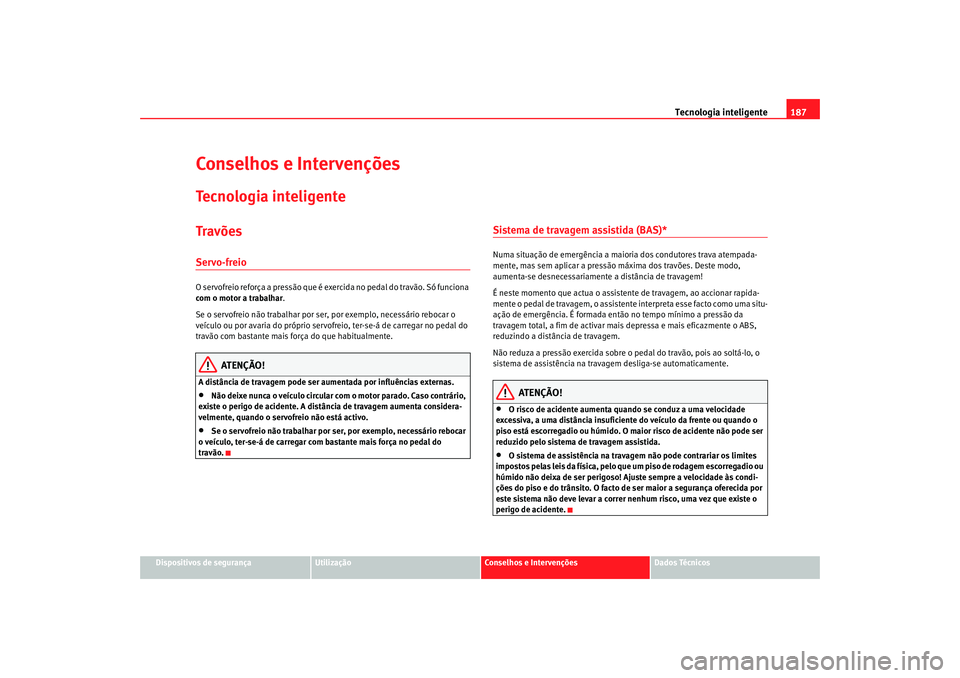

Conselhos e IntervençõesTecnologia inteligenteTravõesServo-freioO servofreio reforça a pressão que é exercida no pedal do travão. Só funciona
com o motor a trabalhar.
Se o servofreio não trabalhar por ser, por exemplo, necessário rebocar o
veículo ou por avaria do próprio servofreio, ter-se-á de carregar no pedal do
travão com bastante mais força do que habitualmente.
ATENÇÃO!
A distância de travagem pode ser aumentada por influências externas.•
Não deixe nunca o veículo circular com o motor parado. Caso contrário,
existe o perigo de acidente. A distância de travagem aumenta considera-
velmente, quando o servofreio não está activo.
•
Se o servofreio não trabalhar por ser, por exemplo, necessário rebocar
o veículo, ter-se-á de carregar com bastante mais força no pedal do
travão.
Sistema de travagem assistida (BAS)*Numa situação de emergência a maioria dos condutores trava atempada-
mente, mas sem aplicar a pressão máxima dos travões. Deste modo,
aumenta-se desnecessariamente a distância de travagem!
É neste momento que actua o assistente de travagem, ao accionar rapida-
mente o pedal de travagem, o assistente interpreta esse facto como uma situ-
ação de emergência. É formada então no tempo mínimo a pressão da
travagem total, a fim de activar mais depressa e mais eficazmente o ABS,
reduzindo a distância de travagem.
Não reduza a pressão exercida sobre o pedal do travão, pois ao soltá-lo, o
sistema de assistência na travagem desliga-se automaticamente.
ATENÇÃO!
•
O risco de acidente aumenta quando se conduz a uma velocidade
excessiva, a uma distância insuficiente do veículo da frente ou quando o
piso está escorregadio ou húmido. O maior risco de acidente não pode ser
reduzido pelo sistema de travagem assistida.
•
O sistema de assistência na travagem não pode contrariar os limites
impostos pelas leis da física, pelo que um piso de rodagem escorregadio ou
húmido não deixa de ser perigoso! Ajuste sempre a velocidade às condi-
ções do piso e do trânsito. O facto de ser maior a segurança oferecida por
este sistema não deve levar a correr nenhum risco, uma vez que existe o
perigo de acidente.
altea_xl portugues.book Seite 187 Donnerstag, 12. April 2007 3:57 15

Tecnologia inteligente

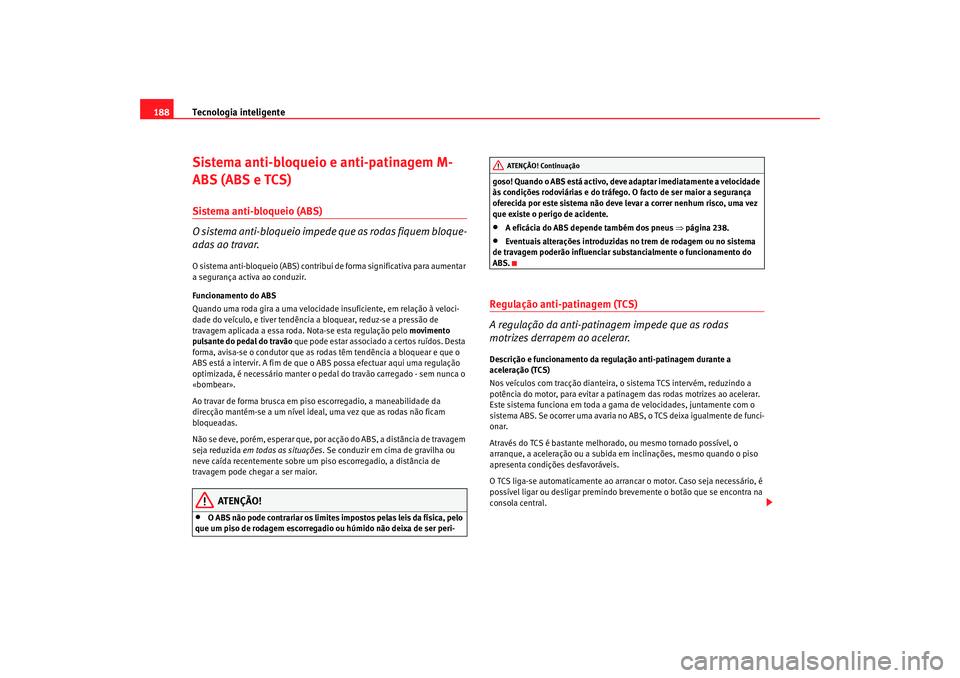

188Sistema anti-bloqueio e anti-patinagem M-
ABS (ABS e TCS)Sistema anti-bloqueio (ABS)
O sistema anti-bloqueio impede que as rodas fiquem bloque-
adas ao travar.O sistema anti-bloqueio (ABS) contribui de forma significativa para aumentar
a segurança activa ao conduzir.
Funcionamento do ABS
Quando uma roda gira a uma velocidade insuficiente, em relação à veloci-
dade do veículo, e tiver tendência a bloquear, reduz-se a pressão de
travagem aplicada a essa roda. Nota-se esta regulação pelo movimento
pulsante do pedal do travão que pode estar associado a certos ruídos. Desta
forma, avisa-se o condutor que as rodas têm tendência a bloquear e que o
ABS está a intervir. A fim de que o ABS possa efectuar aqui uma regulação
optimizada, é necessário manter o pe dal do travão carregado - sem nunca o
«bombear».
Ao travar de forma brusca em piso escorregadio, a maneabilidade da
direcção mantém-se a um nível ideal, uma vez que as rodas não ficam
bloqueadas.
Não se deve, porém, esperar que, por acção do ABS, a distância de travagem
seja reduzida em todas as situações. Se conduzir em cima de gravilha ou
neve caída recentemente sobre um piso escorregadio, a distância de
travagem pode chegar a ser maior.
ATENÇÃO!
•
O ABS não pode contrariar os limites impostos pelas leis da física, pelo
que um piso de rodagem escorregadio ou húmido não deixa de ser peri- goso! Quando o ABS está activo, deve adaptar imediatamente a velocidade
às condições rodoviárias e do tráfego. O facto de ser maior a segurança
oferecida por este sistema não deve levar a correr nenhum risco, uma vez
que existe o perigo de acidente.
•
A eficácia do ABS depende também dos pneus ⇒
página 238.
•
Eventuais alterações introduzidas no trem de rodagem ou no sistema
de travagem poderão influenciar substancialmente o funcionamento do
ABS.
Regulação anti-patinagem (TCS)
A regulação da anti-patinagem impede que as rodas
motrizes derrapem ao acelerar.Descrição e funcionamento da regulação anti-patinagem durante a
aceleração (TCS)
Nos veículos com tracção dianteira, o sistema TCS intervém, reduzindo a
potência do motor, para evitar a patinagem das rodas motrizes ao acelerar.
Este sistema funciona em toda a gama de velocidades, juntamente com o
sistema ABS. Se ocorrer uma avaria no ABS, o TCS deixa igualmente de funci-
onar.
Através do TCS é bastante melhorado, ou mesmo tornado possível, o
arranque, a aceleração ou a subida em inclinações, mesmo quando o piso
apresenta condições desfavoráveis.
O TCS liga-se automaticamente ao arrancar o motor. Caso seja necessário, é
possível ligar ou desligar premindo brevemente o botão que se encontra na
consola central.
AT ENÇÃO! Continua ção
altea_xl portugues.book Seite 188 Donnerstag, 12. April 2007 3:57 15
